Schütteltisch für Gold

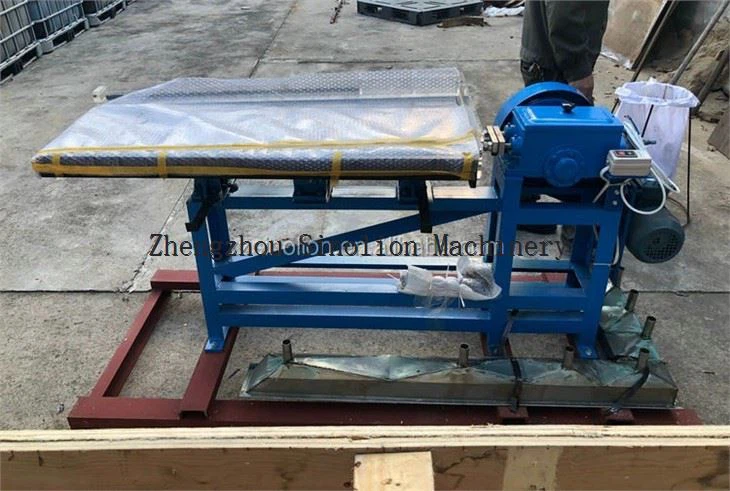

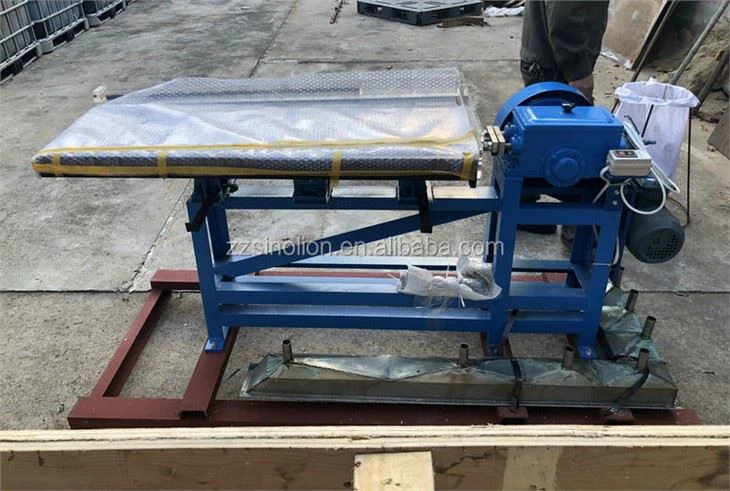

Die Hauptstruktur des Shakers

Der Schüttler besteht hauptsächlich aus acht Teilen: Bettkopf, Motor, Neigungsregler, Bettoberfläche, Erztank, Wassertank, Hubband und Schmiersystem. Die hin- und hergehende Längsbewegung der Liegefläche wird durch einen Kurbeltrieb-Getriebemechanismus realisiert. Der Elektromotor des Schaukeltisches wird von einem Riemen angetrieben, damit die große Riemenscheibe die Kurbelwelle antreibt, um die Schwinge entsprechend auf und ab zu drehen. Wenn sich die Wippe nach unten bewegt, drückt die Kniehebelplatte die Hinterachse und die Hubstange nach hinten, und die Feder wird von der Liegefläche durch das Gestänge zusammengedrückt Der Sitz ist mit der Hubstange verbunden, sodass die Liegefläche auch um nach hinten bewegt wird diesmal. Wenn sich die Wippe nach oben bewegt, bewegt sich die Liegefläche aufgrund der Federspannung nach vorne.

Die Hauptstruktur des Shakers

Der Schüttler besteht hauptsächlich aus acht Teilen: Bettkopf, Motor, Neigungsregler, Bettoberfläche, Erztank, Wassertank, Hubband und Schmiersystem. Die hin- und hergehende Längsbewegung der Liegefläche wird durch einen Kurbeltrieb-Getriebemechanismus realisiert. Der Elektromotor des Schaukeltisches wird von einem Riemen angetrieben, damit die große Riemenscheibe die Kurbelwelle antreibt, um die Schwinge entsprechend auf und ab zu drehen. Wenn sich die Wippe nach unten bewegt, drückt die Kniehebelplatte die Hinterachse und die Hubstange nach hinten, und die Feder wird von der Liegefläche durch das Gestänge zusammengedrückt Der Sitz ist mit der Hubstange verbunden, sodass die Liegefläche auch um nach hinten bewegt wird diesmal. Wenn sich die Wippe nach oben bewegt, bewegt sich die Liegefläche aufgrund der Federspannung nach vorne.

Das Funktionsprinzip des Shakers

Die Schüttelbettaufbereitung ist eine Kombination aus symmetrischer Hin- und Herbewegung von mechanischem Schiefer und dünnschichtiger geneigter Oberflächenwasserströmung auf einer geneigten Bettoberfläche, so dass die Erzpartikel lose geschichtet und auf der Bettoberfläche geteilt werden, so dass die Mineralien nach unterschiedliche Dichten. Prozess.

Vorteile des Shakers

1. Einfach zu installieren, einfach zu bedienen, niedrige Kosten, hoher Preis und ausgezeichneter Preis.

2. Die Sortiereffizienz ist gut, und das Konzentrat und die Rückstände können gleichzeitig gewonnen werden.

3. Im Vergleich zum herkömmlichen Verfahren werden keine Chemikalien benötigt, der Energieverbrauch ist gering und die Handhabung einfach.

4. Es hat die Vorteile des hohen Anreicherungsverhältnisses, der einfachen Steuerung, der geringen Investition und der schnellen Ergebnisse.

5. Die Verschleißteile haben eine lange Lebensdauer und müssen nicht häufig ausgetauscht werden.

Installation und Debugging des Shakers

1. Produktqualitätsprüfung vor der Installation: Der Benutzer sollte vor der Installation eine Inspektion durchführen. Jeder Teil der Bettoberfläche sollte den Anforderungen der Zeichnung entsprechen, die Teile sollten *** sein und das Erscheinungsbild sollte intakt sein.

2. Bei Verwendung der Hängematte ist darauf zu achten, dass das Seitenbrett nicht lokal gequetscht und verformt wird und nicht mit der Liegefläche kollidiert.

3. Installieren Sie den Verbinder und die vier Verbindungsblöcke vor dem Hubbett, stellen Sie die Höhe und die genaue Position ein, und die Installationsmitte der Liegefläche stimmt mit der Mitte des Bettseitenverbinders überein.

4. Nachdem alle Installationsverbindungen überprüft wurden, fahren Sie das Auto 1-2 Stunden lang leer. Prüfen Sie, ob die Liegefläche leichtgängig ist, ob das Verbindungsteil locker ist, wackelt oder rutscht, ob die Schmierung gut ist, keine ungewöhnlichen Geräusche auftreten und ob die seitliche Neigungsverstellung flexibel und stabil ist.

5. Nachdem die Liegefläche installiert ist, sollten die Löcher der Verbindungsschrauben richtig festgezogen werden und der Spalt zwischen der Stütze und dem Verbindungsteil sollte nicht zu groß sein, um Geräusche und Verschleiß zu vermeiden.

6. Das leere Auto kann ohne Probleme oder nach Abschluss der Behandlung fahren. Passen Sie die Größe des Erzvolumens und die Konzentration des Erzes, das Hubsystem, das Quergefälle und das Spülwasservolumen und andere Faktoren entsprechend den Erztransport- und Zonierungsbedingungen auf dem Bett an.

Die wichtigsten Punkte und Bedienungsmethoden des Shaker-Betriebs

1. Angemessener Hub und Frequenz. Der geeignete Wert von Hub und Hub hängt hauptsächlich von der Partikelgröße der ausgewählten Materialien, der Beladung des Schüttlers und der Dichte des Erzes ab.

2. Geeignete seitliche Neigung der Liegefläche.

3. Die Größe des Spülwassers sollte angemessen sein.

4. Die Erzmenge ist angemessen und gleichmäßig.

5. Angemessene Erzkonzentration.

6. Vorbereitung der Materialien vor der Auswahl.

7. Materialverteilung auf der Bettoberfläche und Produktabfang.
